內含AW1001 LED驅動IC之LED燈泡試用市面上常見之AC12V電子式變壓器可適用且不閃爍flicker-free

IC接腳說明              | 特色               | 技術文件下載 |            5W_MR16_LED燈電路設計參考

操作頻率最高可達6MHz，具有高度能力可抵抗輸入電壓所挾帶來的雜訊(Vin Ripple)
Up to 6MHz High Power Constant Current LED Driver with High Power Supply Ripple Rejection

down_pdf AW1001
AW1001是定電流高功率LED驅動晶片，其特色為具有高度能力可抵抗輸入電壓所挾帶來的雜訊及可高頻工作。最高頻率可達到6MHz，大幅縮小周邊元件體積，PCB可小於1cm。PWM調光頻率可達20KHz以上。當外部電路有控制IC時，AW1001內含穩壓器可提供5V/10mA供其使用。AW1001工作電壓為4V-18V，工作電流最大可達1A，且電流可控制在±5%的精準度。


應用

  • 高功率LED驅動
  • 居家、商業、工業照明及建築物周邊照明
  • 例如MR11、MR16、AR111、水燈、路燈、車用LED燈、LED緊急照明燈等各類LED燈具
PIN腳說明
AW1001
Pin Name Function
1 LD Driver Output
2 GND Ground
3 GND Ground
4 VCC Supply Voltage Input
5 RSEN Current-Sense Input
6 DIM Logic-Level Dimming input
7 VSS Ground
8 VDD 5 Voltage Regulator Output
9 GND Thermal PAD with Ground

特色

  • 具有高度能力可抵抗輸入電壓所挾帶來的雜訊
  • 最高可達6MHz開關頻率
  • 外部電路只需5個元件
  • 高端電流偵測
  • 數位PWM調光控制
  • 調光頻率最高可達20kHz
  • ±5% 精準電流控制
  • 高效能
  • 4V~18V 寬輸入電壓範圍
  • 輸出電壓可達1A
  • 晶片內含5V穩壓器可提供給外部線路使用
  • -25 o C to +125 o C工作溫度範圍
  • ESD保護HBM 3KV.
  • SOP8 or TSON8 散熱封裝
技術文件
規格書
AW1001高亮度 LED驅動IC
  • 具有高度能力可抵抗輸入電壓所挾帶來的雜訊(Vin Ripple)
  • 操作頻率最高可達6MHz，可減小週邊元件體積
  • 提供穩定電流
  • AC/DC可用，應用於MR16可連接AC 12V電子式/非電子式變壓器
  • 具有PWM數位調光功能
  • 可提供外部其他IC 5V, 10mA電壓
  • 高效率，串聯3顆3W LED效能可達91%
    		•  down_pdf
    設計開發參考應用範例
    AW1001 基本應用範例
  • 提供穩定電流
  • 高效能，高可靠度
    		•  down_pdf
    AW1001 DC9~30V輸入電壓範圍應用
  • 輸入電壓範圍9V~30V
  • 輸出電壓範圍1V~25V
  • 輸出精準穩定電流
    		•  down_pdf
    AW1001戰術手電筒、腳踏車燈應用範例
  •   DC/DC定電流控制, LED壽命長
  • 在半徑8.4mm圓型電路板空間,將DC/DC定電流及點亮控制MCU同時塞入
  • 可由MCU控制燈光模式
  •  關斷時零電流消耗 OFF-Zero Current
  • 最亮模式,採DC/DC定電流控制,能夠長時間維持恆亮並節省電力的消耗
  • AW1001內建On-Chip 5V LDO供應MCU電源
  •   電池低電壓時AW1001自動關斷, 形成慢閃模式用來指示電池低電量
  •  操作模式為開關重按on/off,開關輕快按切換4種模式, 4種模式分式分別為高亮、中亮、快閃及SOS模式
  • 使用2顆鋰電池,增加使用時間
    		•  down_pdf
    AW1001超小驅動模組應用範例

    (長寬高皆小於1cm)
  • PCB大小6.1mm(L) x 9.4mm(W) x 5.2mm(H)
  • 精準電流輸出
  • 可由AW1001的VDD PIN提供5V電壓給外部元件使用
  • G4 LED Lamp及LED蛇管燈等超小空間應用
    •

    		down_pdf
    AW1001 3 x 1W MR16 LED燈應用
  • 提供穩定電流
  • 使用於AC 12V電子式/非電子式變壓器不閃爍
  • 使用於AC或DC變壓器皆提供一樣的電流輸出
  • 經480小時/65oC測試通過(MR16Lamp置於65oC烘箱內，電路密封於MR16的塑膠杯內)
  • 電路通過5000次連續開關測試
    		•  down_pdf
    AW1001 3W MR16 LED燈應用 down_pdf
    AW1001 5W MR16, AR111 LED燈應用 down_pdf
    AW1001大電流驅動應用(1A~6A)
  • 提供超大且精準的LED驅動電流
    		•  down_pdf
    AW1001 AC-DC 交換式電源供應器(SMPS) LED驅動應用

    可應用於PAR燈

  • 定電流LED驅動
  • 低成本
  • 低電流漣波
  • 交流電壓輸入範圍 = 85V ~ 265V
  • 直流電壓輸出範圍 = 4V~18V
  • 輸出電流可經由電阻調整
  • 輸出電流範圍 = 100mA~2A 　
    		•  down_pdf
    AW1001 可變電阻調光應用
  • 由AW1001的VDD PIN提供5V電壓給外部元件使用
  • 線性調光
  • PWM調光頻率可達20KHz以上
    		•  down_pdf
    AW1001 日夜自動開/關LED燈具應用
  • 只需多加一顆光敏電阻(CDS)即可完成設計
    		•  down_pdf
    AW1001 紅外線人體自動感應照明LED燈具應用
  • 可達完全節能省電效果
    		•  down_pdf
    AW1001 汽車室內LED燈應用
  • 高效能，高可靠度
  • 提供穩定電流
    		•  down_pdf
    AW1001 汽車方向燈應用
  • 高效能，高可靠度
  • 提供穩定電流
    		•  down_pdf
    　

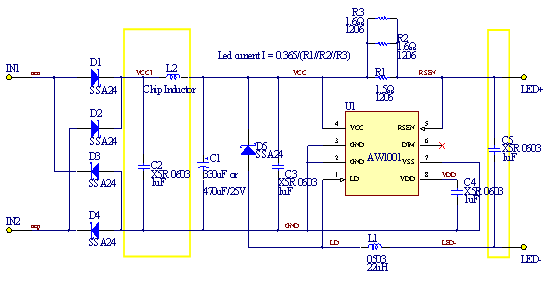

    5W MR16 LED Lamp Reference Design

    AW1001 for MR16 5W

    *L2, C2, C5 are optional for EMC/EMI Solution

    System Diagram of AW1001 5W MR16 LED Lamp Solution
    　

    Part Reference

    Value

    Description

    Source
    U1 　 AW1001

    High Power LED Driver IC

    		 YouLight 有亮科技

    D1, D2, D3, D4, D5

    If=2A, Vr=40V

    SSA24(SMA)

    Schottky Diode

    Vishay

    C1

    330uF/25V

    Aluminum Electrolytic Capacitor

    Nippon Chemicon　KZH Series

    C2, C3, C4, C5

    1uF/25V

    SMD 0603 X5R

    Panasonic

    R1, R2, R3

    1.5Ω, 1.6Ω, 1.6Ω

    Resistor, 1%, 1206

    YAGEO

    L1

    22uH

    SMD 0503 or 0705 Power Inductor

    CHILISIN Electronics Corp.
    L2 1.2uH, 1A, Rdc<0.1Ω Chip Inductor 　

    Parts List for AW1001 5W MR16 LED Lamp Solution
