YouLight 3D列印及不頻閃的LED燈泡

AW1001成功驗證通過之AC12V電子式變壓器

1	東亞岱亞照明電子式變壓器	2	JINDL電子式變壓器	3	不知名廠牌電子式變壓器	4	KS電子式變壓器	5	KOTAS電子式變壓器
6	奇威照明電子式變壓器	7	不知名廠牌電子式變壓器	8	CHEERWELL電子式變壓器	9	KLight電子式變壓器	10	SUNRISE電子式變壓器
11	March電子式變壓器	12	不知名品牌電子式變壓器	13	OU CHYI電子式變壓器	14	ArtCo電子式變壓器	15	KOTAS電子式變壓器
16	Office電子式變壓器	17	Office照明系列電子式變壓器	18	ST-600A電子式變壓器	19	STARNET電子式變壓器	20	菲立克照明非電子式變壓器

驗證通過之AC 220V轉AC12V電子式變壓器列表

1	KS電子式變壓器	2	愛肯流通事業有限公司代理電子式變壓器	3	KWO-LIGHT電子式變壓器	4	KLIGHT電子式變壓器	5	Office電子式變壓器
6	OSRAM電子式變壓器	7	OSRAM電子式變壓器	8	PHILIPS電子式變壓器	9	SHLY上海綠源電器 LY-迷你型-冷光燈電子變壓器	10	上海歐新照明冷光燈電子變壓器
11	上海旭高電器有限公司冷光燈電子變壓器	12	雷厲‧風行電子變壓器	13	嘉之寶石英燈電子變壓器

AW1001 PIN腳說明

Pin	Name	Function
1	LD	Driver Output
2	GND	Ground
3	GND	Ground
4	VCC	Supply Voltage Input
5	RSEN	Current-Sense Input
6	DIM	Logic-Level Dimming input
7	VSS	Ground
8	VDD	5 Voltage Regulator Output
9	GND	Thermal PAD with Ground

AW1001應用於MR16電路圖

*L2, C2, C5 are optional for EMC/EMI Solution

測試條件說明

AW1001 for MR16 Driver設定輸出電流：700mA
LED規格：分別測試單顆3W LED及單顆5W LED
測試地點：台灣
環境溫度：室溫28°C

AC 110V轉AC12V電子式變壓器

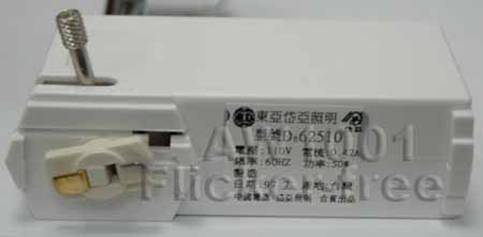

1	東亞岱亞照明電子式變壓器輸入電壓：AC110V 輸入頻率：60HZ 電流：0.42A 功率：50W 輸出電壓：AC12V

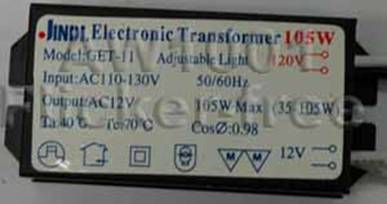

2	JINDL 電子式變壓器輸入電壓：AC110-130V 輸入頻率：50/60Hz 輸出功率：35~105W 輸出電壓：AC12V
3	不知名廠牌電子式變壓器輸入電壓：AC110 輸出功率：50W max 輸出電壓：AC12V

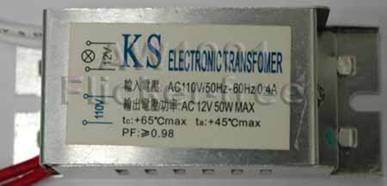

4	KS 電子式變壓器輸入電壓：110V 輸入頻率：50-60Hz 輸入電流：0.4A 輸出功率：50W max 輸出電壓：AC12V

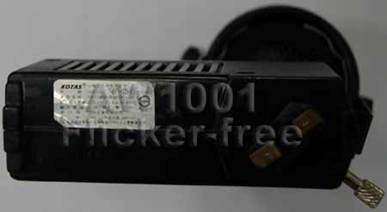

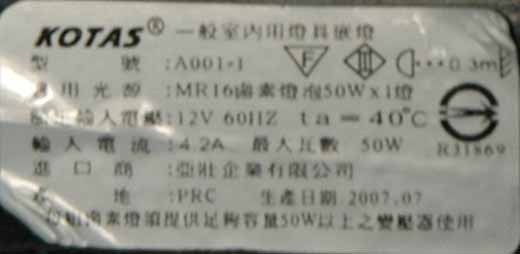

5	KOTAS 電子式變壓器輸入電壓：AC110V 輸入頻率：60HZ 輸入電流：4.2A 輸出功率：50W max 輸出電壓：AC12V	標籤放大圖
6	奇威照明電子式變壓器輸入電壓：AC110V 輸入頻率：60HZ 輸入電流：0.5A 輸出功率：50W 輸出電壓：AC12V	標籤放大圖

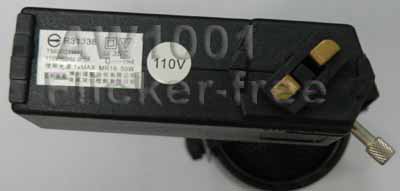

7	不知名廠牌電子式變壓器輸入電壓：AC110V 輸出電壓：AC12V

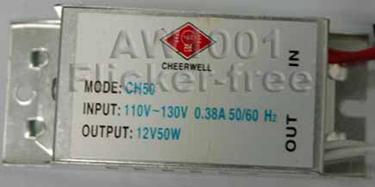

8	CHEERWELL 電子式變壓器輸入電壓：AC110-130V 輸入頻率：50/60HZ 輸入電流：0.38A 輸出功率：50W 輸出電壓：AC12V

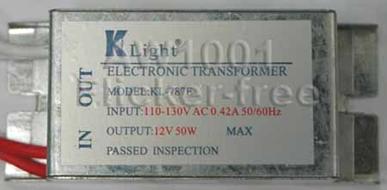

9	KLight 電子式變壓器輸入電壓：AC110-130V 輸入頻率：50/60HZ 輸入電流：0.42A 輸出功率：50W 輸出電壓：AC12V

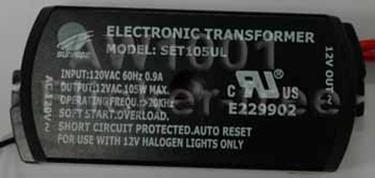

10	SUNRISE 電子式變壓器輸入電壓：AC120V 輸入頻率：60HZ 輸入電流：0.9A 輸出功率：105W max 輸出電壓：AC12V

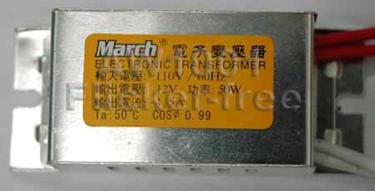

11	March 電子式變壓器輸入電壓：AC110V 輸入頻率：60HZ 輸出功率：50W 輸出電流：4.5A 輸出電壓：AC12V

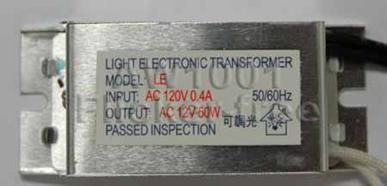

12	不知名品牌電子式變壓器輸入電壓：AC120V 輸入頻率：50/60HZ 輸入電流：0.4A 輸出功率：50W 輸出電壓：AC12V

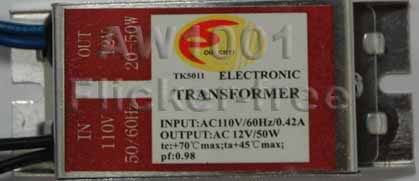

13	OU CHYI 電子式變壓器輸入電壓：AC110V 輸入頻率：60HZ 輸入電流：0.42A 輸出功率：50W 輸出電壓：AC12V

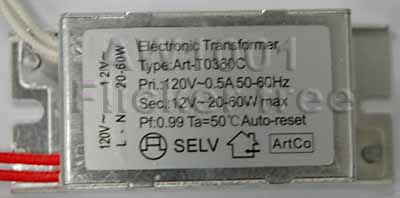

14	ArtCo 電子式變壓器輸入電壓：AC120 輸入頻率：50-60HZ 輸入電流：0.5A 輸出功率：20-60Wmax 輸出電壓：AC12V

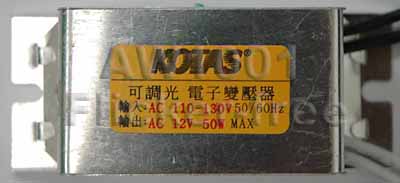

15	KOTAS 電子式變壓器輸入電壓：AC110-130V 輸入頻率：50/60HZ 輸出功率：50Wmax 輸出電壓：AC12V

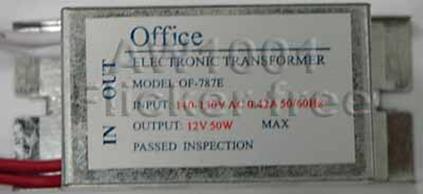

16	Office 電子式變壓器輸入電壓：AC110-130V 輸入頻率：50/60HZ 輸入電流：0.42A 輸出功率：50Wmax 輸出電壓：AC12V

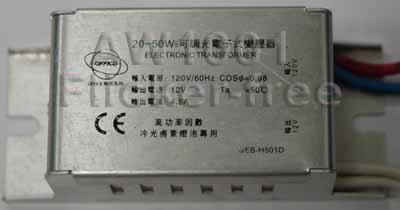

17	Office 電子式變壓器輸入電壓：AC120V 輸入頻率：60HZ 輸出電流：4.5A 輸出電壓：AC12V

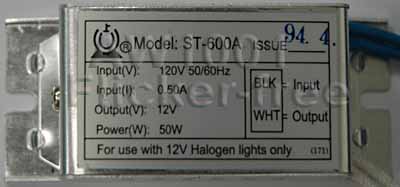

18	ST-600A 電子式變壓器輸入電壓：AC120V 輸入頻率：50/60HZ 輸入電流：0.5A 輸出功率：50W 輸出電壓：AC12V

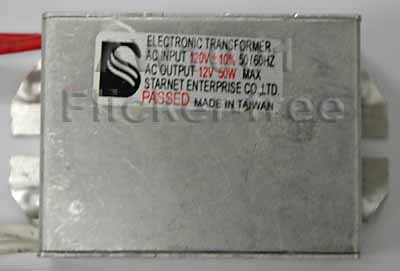

19	STARNET 電子式變壓器輸入電壓：AC120V±10% 輸入頻率：50/60HZ 輸出功率：50Wmax 輸出電壓：AC12V
20	菲立克照明非電子式變壓器輸入電壓：AC110V 輸出功率：50Wmax 輸出電壓：AC12V

AC 220V轉AC12V電子式變壓器

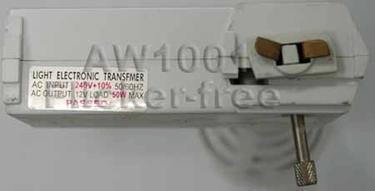

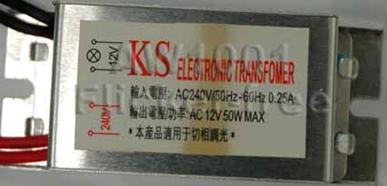

1	KS 電子式變壓器輸入電壓：AC240V 輸入頻率：50-60HZ 輸入電流：0.25A 輸出功率：50Wmax 輸出電壓：AC12V
2	愛肯流通事業有限公司代理電子式變壓器 Model: TM0005WH 輸入電壓：AC240V+10% 輸入頻率：50/60HZ 輸出功率：50W max 輸出電壓：AC12V

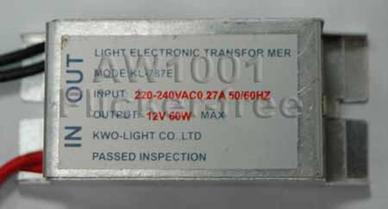

3	KWO-LIGHT 電子式變壓器輸入電壓：AC220-240V 輸入頻率：50/60HZ 輸入電流：0.27A 輸出功率：60W max 輸出電壓：AC12V

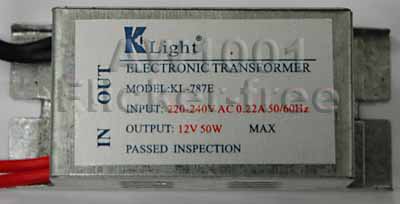

4	KLIGHT 電子式變壓器輸入電壓：AC220-240V 輸入頻率：50/60HZ 輸入電流：0.22A 輸出功率：50W max 輸出電壓：AC12V

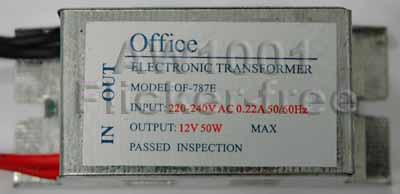

5	Office 電子式變壓器輸入電壓：AC220-240V 輸入頻率：50/60HZ 輸入電流：0.22A 輸出功率：50W max 輸出電壓：AC12V

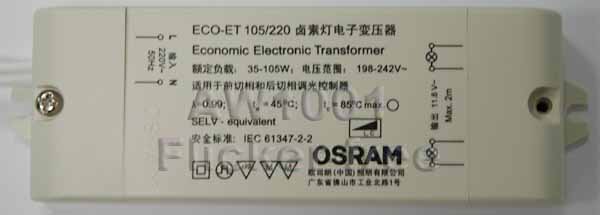

6	OSRAM 電子式變壓器輸入電壓：AC198-242V 輸入頻率：50/60HZ 輸出功率：35-105W 輸出電壓：AC11.6V~

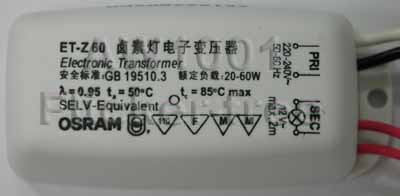

7	OSRAM 電子式變壓器輸入電壓：AC220-240V 輸入頻率：50-60HZ 輸出功率：20-60W 輸出電壓：AC12V~

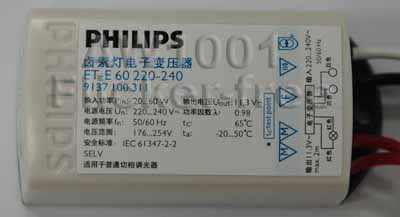

8	PHILIPS 電子式變壓器輸入電壓：AC220-240V 輸入頻率：50/60HZ 輸出功率：20-60W 輸出電壓：AC11.3V~

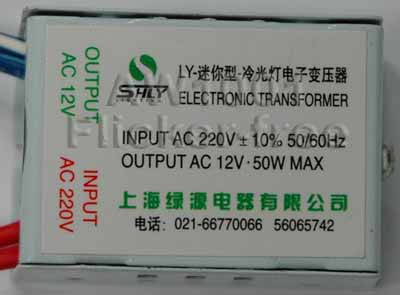

9	SHLY上海綠源電器 LY-迷你型-冷光燈電子變壓器輸入電壓：AC220V±10% 輸入頻率：50/60HZ 輸出功率：50W max 輸出電壓：AC12V

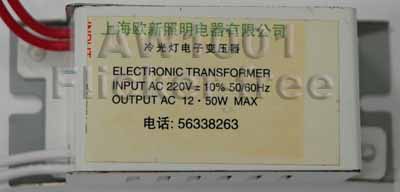

10	上海歐新照明冷光燈電子變壓器輸入電壓：AC220±10% 輸入頻率：50/60HZ 輸出功率：50W max 輸出電壓：AC12V

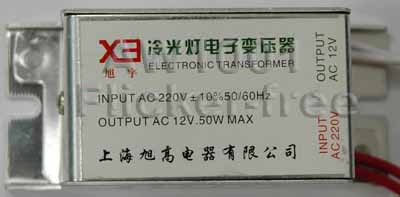

11	上海旭高電器有限公司冷光燈電子變壓器輸入電壓：AC220±10% 輸入頻率：50/60HZ 輸出功率：50W max 輸出電壓：AC12V

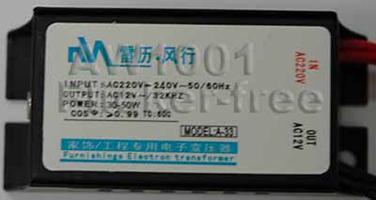

12	雷厲‧風行電子變壓器輸入電壓：AC220-240V 輸入頻率：50/60HZ 輸出功率：30-50W max 輸出頻率：32KHz 輸出電壓：AC12V

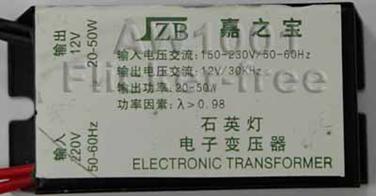

13	嘉之寶石英燈電子變壓器輸入電壓：AC150-230V 輸入頻率：50-60HZ 輸出功率：20-50W 輸出頻率：30KHz 輸出電壓：AC12V
